철골구조

철골구조란 무엇인가

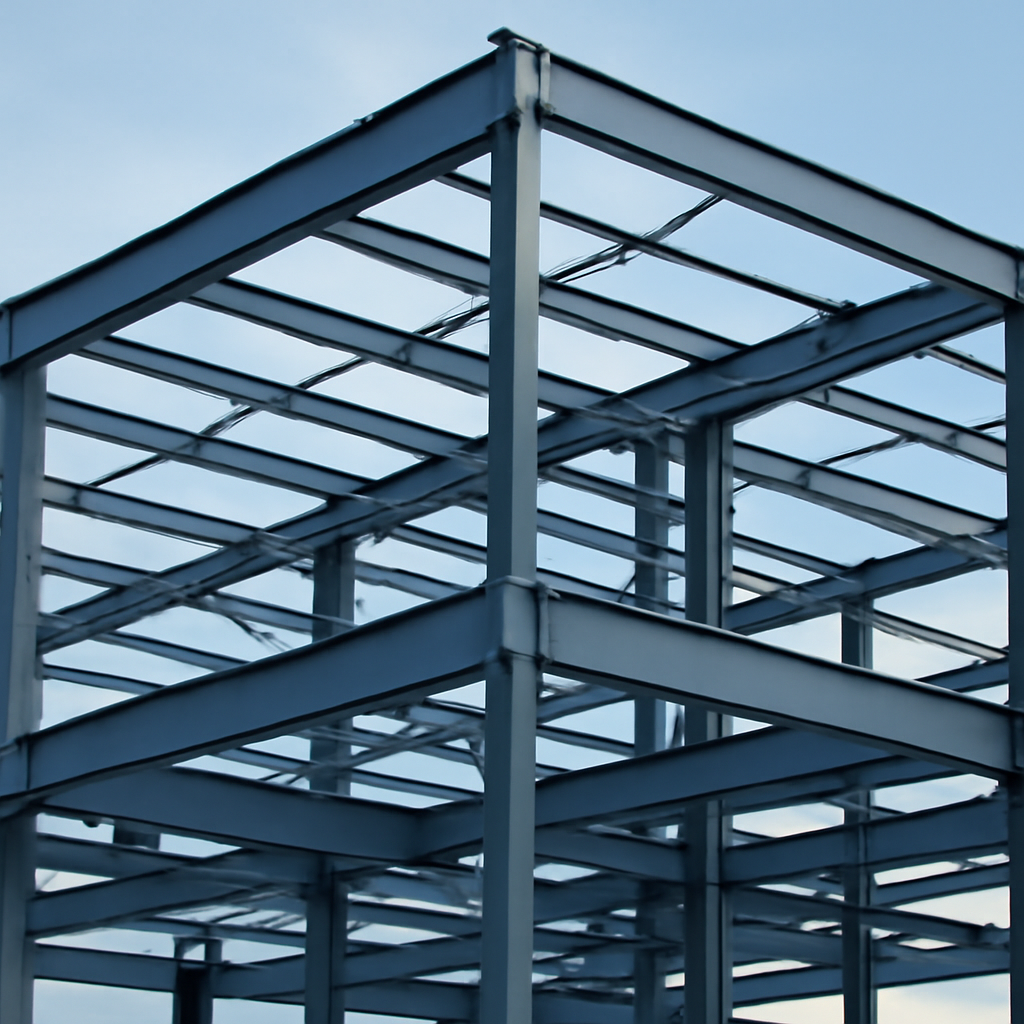

철골구조는 건축물의 기둥, 보, 트러스 등 주요 하중 지지 부재를 구조용 강재로 구성하는 방식입니다. 지붕과 바닥의 하중, 사람과 설비의 사용하중, 바람과 지진 같은 수평하중을 각 부재와 접합부를 통해 기초로 전달합니다. 콘크리트 구조와 비교하면 부재를 공장에서 정밀하게 제작한 뒤 현장에서 조립할 수 있어 품질 관리와 공정 계획의 방향이 다릅니다.

이 구조의 성능은 강재의 강도만으로 결정되지 않습니다. 기둥과 보의 단면, 부재 간 접합 방식, 가새와 다이어프램의 배치, 기초 조건, 내화 및 방청 계획이 함께 검토되어야 합니다. 따라서 철골구조를 선택할 때는 단순히 시공 속도가 빠르다는 장점만 볼 것이 아니라 건물의 용도, 층수, 공간 구성, 지역 환경, 유지관리 수준을 종합적으로 판단해야 합니다.

핵심은 강재를 많이 사용하는 것이 아니라, 하중의 흐름이 끊기지 않도록 구조 계획과 접합 상세를 일관되게 완성하는 데 있습니다.

구성 원리와 주요 부재

건축물에 작용하는 하중은 바닥판과 지붕에서 보로 전달되고, 보는 기둥 또는 벽체로 하중을 넘기며, 기둥은 최종적으로 기초에 전달합니다. 바람과 지진처럼 건물을 옆으로 흔드는 힘에는 모멘트골조, 가새골조, 전단벽 또는 이들의 조합이 저항합니다. 이 과정에서 접합부가 설계 의도대로 회전하거나 힘을 전달하지 못하면 개별 부재가 충분히 강해도 전체 구조의 안정성이 저하될 수 있습니다.

• 기둥: 축력과 휨을 받아 상부 하중을 기초로 전달하며, 단면 형상과 세장비에 따라 좌굴 검토가 필요합니다.
• 보: 바닥과 지붕 하중을 지지하고 기둥으로 전달합니다. 휨, 전단, 처짐, 국부좌굴을 함께 검토합니다.
• 가새: 대각선 부재로 수평하중에 저항하고 구조체의 변형을 줄입니다. 인장과 압축을 받는 방식에 따라 상세가 달라집니다.
• 트러스: 여러 부재를 삼각형 형태로 연결해 큰 공간을 덮을 때 활용합니다. 부재력과 접합부 편심을 함께 확인해야 합니다.
• 접합부: 고장력볼트, 일반볼트, 용접 등을 사용해 부재를 연결합니다. 설계 강도뿐 아니라 시공성, 검사 가능성, 변형 관리가 중요합니다.
• 브레이싱과 데크: 바닥판과 지붕판이 수평하중을 전달하도록 돕고, 시공 중 부재의 임시 안정성을 확보하는 역할도 합니다.

철골구조의 주요 유형

구조 형식은 건물의 높이와 평면, 하중 조건, 요구되는 개방 공간에 따라 결정됩니다. 한 가지 유형이 항상 우수한 것은 아니며, 같은 건물에서도 코어와 외곽부에 서로 다른 시스템을 조합할 수 있습니다.

공간의 기능이 자주 바뀌거나 설비를 크게 배치해야 하는 건물은 기둥 간격과 보 깊이가 운영에 미치는 영향을 우선 검토합니다. 반대로 대공간이 핵심인 시설은 부재의 경량화보다 처짐, 진동, 양중 가능성, 화재 시 성능을 함께 확인해야 합니다.

설계부터 시공까지의 진행 절차

1. 요구 조건 정리: 건물 용도, 층수, 층고, 기둥 없는 공간의 범위, 예상 설비, 증축 가능성을 정리합니다. 건축·기계·전기 계획과 충돌할 요소도 초기부터 표시합니다.
2. 구조 시스템 선정: 모멘트골조, 가새골조, 트러스, 합성구조 등의 대안을 비교하고 하중 전달 경로와 기초 부담을 검토합니다. 평면의 불규칙성과 건물 높이도 중요한 판단 요소입니다.
3. 구조 해석과 부재 설계: 고정하중, 활하중, 풍하중, 지진하중 등 해당 조건을 반영해 부재 강도와 사용성능을 검토합니다. 강도뿐 아니라 처짐, 진동, 좌굴, 층간변위도 확인합니다.
4. 접합부 및 상세 설계: 볼트와 용접의 위치, 플레이트 두께, 보강재, 가새 연결부, 기둥 이음부를 구체화합니다. 실제 공구와 용접 장비가 접근할 수 있는지 확인해야 합니다.
5. 제작도와 공장 제작: 구조설계도와 건축·설비 도면을 대조해 부재 길이, 구멍 위치, 절단·가공 정보를 확정합니다. 제작 전 승인 절차와 변경 이력 관리가 필요합니다.
6. 운송과 현장 반입: 부재의 길이와 중량, 차량 진입, 임시 적치 공간, 양중 순서를 검토합니다. 제작 순서와 현장 조립 순서가 어긋나면 공정 지연과 재양중이 발생할 수 있습니다.
7. 기초 및 앵커 확인: 기초 콘크리트의 위치와 레벨, 앵커볼트의 축선과 돌출 길이를 확인한 뒤 첫 기둥을 세웁니다. 앵커 오차를 무리한 현장 절단으로 보정하지 않도록 사전 측량이 중요합니다.
8. 세우기와 가설 안정: 기둥, 보, 가새를 계획된 순서로 설치하고 각 단계마다 임시 지지와 전도 방지를 확보합니다. 전체 골조가 완성되기 전에는 바람에 취약할 수 있습니다.
9. 접합 및 검사: 볼트 체결 상태와 용접부를 검사하고, 부재의 수직도·수평도·축선·변형을 측정합니다. 검사 결과와 보수 내역은 준공 자료로 정리합니다.
10. 내화·방청·마감: 내화피복, 방청도장, 내화도료, 외장 연결부를 설계 조건에 맞게 시공합니다. 피복 전 표면 상태와 피복 두께 확인이 누락되지 않아야 합니다.

이 과정에서 철골구조는 설계, 제작, 시공이 분리된 작업처럼 보이지만 실제로는 서로 강하게 연결되어 있습니다. 설계 변경이 제작 후 발생하면 부재 재가공과 현장 보강이 필요할 수 있으므로, 주요 개구부와 설비 경로를 제작 전에 확정하는 것이 효율적입니다.

선택 기준과 비용·공기에 영향을 주는 요소

철골구조의 경제성은 강재 중량 하나로 판단하기 어렵습니다. 자재 가격, 가공 난이도, 접합부 수, 운송·양중 조건, 내화 및 도장 방식, 기초 규모, 현장 인건비가 함께 작용합니다. 강재 사용량이 적어도 복잡한 접합부나 어려운 양중 조건이 있으면 전체 비용이 커질 수 있습니다.

건물 용도와 공간 요구

공장이나 물류시설처럼 넓은 무주 공간이 필요한 경우에는 스팬, 크레인 하중, 설비 진동을 우선 검토합니다. 사무실이나 상업시설은 기둥 간격과 층고, 외장 및 설비 간섭을 함께 판단합니다.

현장 접근성과 양중 장비

도로 폭, 장비 설치 위치, 주변 건물, 작업 시간 제한, 부재 분할 길이가 공정과 비용에 영향을 줍니다. 설계 단계에서 운송 가능한 크기와 현장 조립 가능한 순서를 정해야 합니다.

내화 요구

건물의 용도와 부위에 따라 내화 성능 확보 방식이 달라질 수 있습니다. 내화도료, 뿜칠재, 보드류, 콘크리트 피복 등은 두께와 바탕 처리, 손상 보수 방식이 서로 다르므로 초기부터 마감 계획에 반영합니다.

부식 환경

해안, 습윤 공간, 화학물질을 다루는 시설은 일반적인 실내 조건보다 방청 등급과 배수 상세를 엄격하게 검토해야 합니다. 물이 고이는 형상과 도장 사각지대를 줄이는 설계가 중요합니다.

공정과 변경 가능성

공장 제작을 활용하면 현장 작업을 줄일 수 있지만, 제작이 시작된 뒤 변경하면 재제작과 납기 조정이 발생할 수 있습니다. 초기 도면 조정과 승인 일정이 전체 공기를 좌우합니다.

문제 예방과 품질 관리

가장 흔한 문제는 설계도와 제작도 사이의 불일치, 설비 개구부 누락, 앵커볼트 위치 오차, 현장 용접 조건 미흡, 도장 손상 방치, 임시 가새 부족 등입니다. 이를 예방하려면 구조도만 따로 검토하지 말고 건축·기계·전기·소방 도면을 함께 겹쳐 보는 조정 절차가 필요합니다.

• 기둥과 보의 축선, 레벨, 접합 방향을 제작 전 재확인합니다.
• 보에 설치되는 덕트와 배관 개구부는 구조 검토 없이 현장에서 임의로 절단하지 않습니다.
• 볼트는 규격과 등급, 체결 방법을 확인하고 검사 기록을 남깁니다.
• 용접은 모재와 용접재, 작업 자세, 예열 및 비파괴검사 필요 여부를 시방서에 따라 관리합니다.
• 비나 결로로 젖은 표면에 도장하지 말고, 표면 처리와 건조 상태를 확인합니다.
• 세우기 중에는 한 방향으로만 골조가 진행되지 않도록 임시 안정 계획을 지킵니다.
• 내화피복 시공 전 볼트와 용접부, 보강판, 설비 지지철물의 완료 여부를 확인합니다.

현장 수정이 불가피할 때는 수정 범위와 방법을 기록하고 구조기술자의 검토를 거쳐야 합니다. 특히 기둥·보의 플랜지와 웨브를 절단하거나 구멍을 추가하는 작업은 부재의 강도와 좌굴 성능에 영향을 줄 수 있으므로 임의로 처리해서는 안 됩니다.

준공 후 관리 방법

준공 후에는 눈에 보이는 녹만 확인하는 것이 아니라 물이 고이는 곳, 도장 박리 부위, 외장재 누수 지점, 접합부 변형, 내화피복 손상 여부를 함께 살펴야 합니다. 점검 주기는 건물의 사용 환경과 관리 기준에 따라 정하되, 누수나 충격, 증축·설비 변경이 발생한 뒤에는 정기 일정과 별도로 확인하는 것이 안전합니다.

점검 기록에는 점검일, 위치, 부재 번호, 손상 유형, 사진, 임시 조치, 후속 보수 계획을 남기는 것이 좋습니다. 녹이 넓게 퍼졌거나 부재가 휘고 처짐이 커졌거나 접합부에 균열과 변형이 보이면 표면 도장만 덧바르지 말고 원인과 구조적 영향을 먼저 평가해야 합니다. 방화구획 변경, 대형 설비 설치, 벽체 철거처럼 하중과 수평저항에 영향을 주는 변경은 공사 전에 관련 전문가의 구조 검토를 받아야 합니다.

현장 및 발주 체크리스트

• 건물 용도, 층수, 층고, 예상 하중과 대공간 요구가 문서로 정리되어 있는가
• 구조 시스템과 하중 전달 경로가 건축 평면 및 설비 계획과 일치하는가
• 부재 규격, 강재 품질, 접합 방식, 검사 범위가 도면과 시방서에 명시되어 있는가
• 제작도 승인, 자재 반입, 현장 세우기, 접합, 도장, 내화피복의 책임과 순서가 정해져 있는가
• 운송 차량과 양중 장비의 진입 조건, 적치 공간, 작업 중 전도 방지 계획이 있는가
• 앵커볼트와 기초의 위치·레벨을 골조 반입 전에 측량했는가
• 볼트 체결, 용접, 치수 측정, 도장 및 내화피복 검사 기록을 보관하는가
• 사용 중 설비 변경이나 벽체 철거가 구조 부재에 미치는 영향을 확인했는가
• 누수, 부식, 충격, 변형에 대한 정기 점검 담당자와 보수 절차가 정해져 있는가
